Pourquoi nos voiles d'ombrage résistent-elles au vent ?

résistance aux vents des toiles d'ombrages

Avant de se lancer dans un projet "voile d'ombrage", il est légitime et raisonnable de se poser quelques questions concernant, l'aménagement, la qualité de la voile, la couleur ou la pose.

Nous avons déjà traité beaucoup de ces sujets dans notre blog, intéressons nous aujourd'hui aux précautions à prendre lorsque les voiles d'ombrage sont exposées au vent.

SOMMAIRE:

  1. Bien comprendre l'action du vent sur les voiles d'ombrage
  2. Comment limiter la prise au vent sur une voile d'ombrage ?
  3. Comment savoir si une voile d'ombrage est solide ?
  4. Quand dois-je démonter ma voile d'ombrage ?
  5. Grande voile et établissements recevant du public

Bien comprendre l'action du vent sur les voiles d'ombrage.

Lorsque le vent souffle sur une voile d'ombrage, celui-ci exerce une pression sur tous les points exposés "au vent"  mais également sur tous les points situés de l'autre côté de la voile en créant une dépression. L'effort s'exerce sur la toile, sur la sangle périphérique (lorsqu'il y en a une...), sur les systèmes de tension et sur les points d'ancrages.

Voyons ensemble la formule pour calculer la force du vent exercée sur une voile d'ombrage : F = S x P x Cx

F= force du vent

Il faut différencier la force du vent exercée sur la toile, de la vitesse du vent que l'on mesure généralement à 50m du sol.

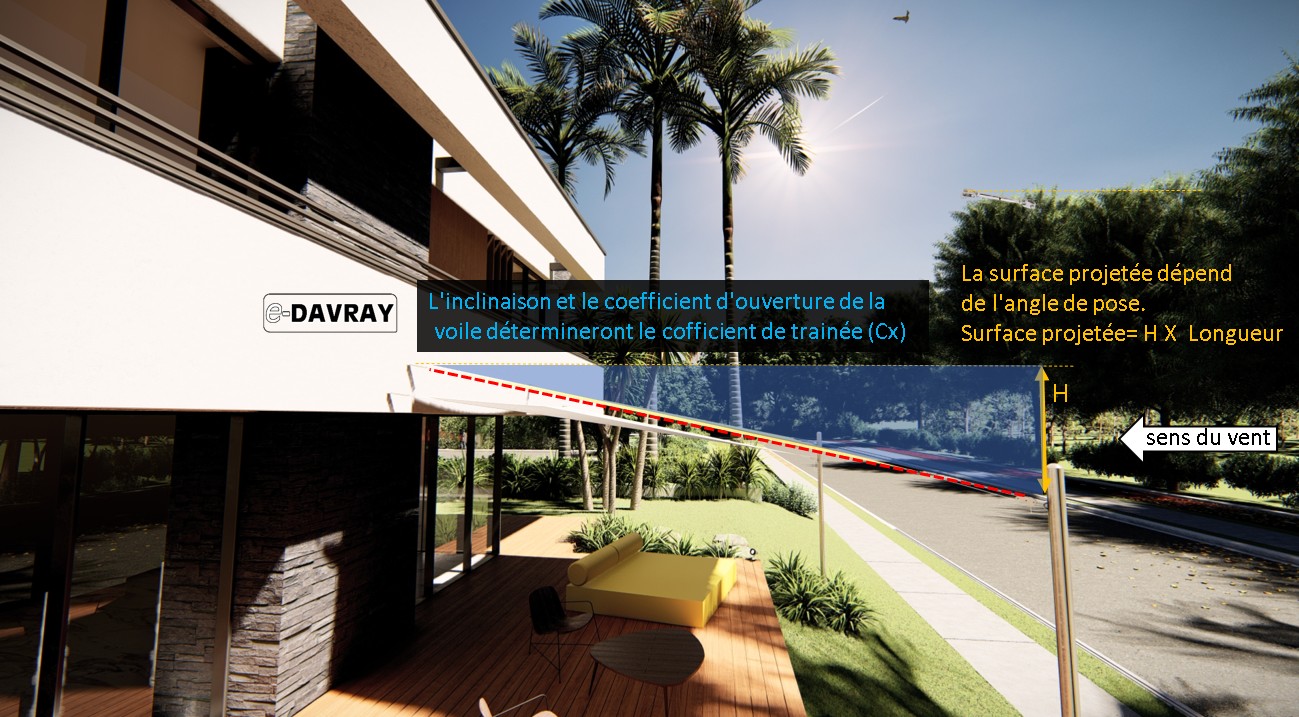

S= surface projetée

Nous entendons, par surface projetée, la surface exposée perpendiculairement au vent.

P= pression du vent

La pression du vent s'exprime en Newtons, elle est directement liée à la vitesse du vent qui s'exprime en mètre par seconde.

Cx = Coefficient de traînée

Nous entendons très fréquemment parler de Cx chez les constructeurs automobiles car l'aérodynamisme influe très fortement sur les consommations de carburant. Pour avoir une notion, les voitures les plus performantes ont un Cx d'environ 0,20, un mur a un Cx de 1,00 et la voile d'un bateau 1,2. Dans notre cas, le coefficient de traînée résulte de la combinaison entre l'angle d'inclinaison de la toile, son imperméabilité et son coefficient de frottement.

comment limiter la prise au vent sur une voile d'ombrage

Comment limiter la prise au vent sur une voile d'ombrage ?

Comme nous l'avons vu précédemment, l'influence du vent sur une voile d'ombrage dépend principalement de 3 facteurs:

  • la vitesse du vent

Il est difficile d'agir sur la vitesse du vent, en revanche, faire varier les hauteurs de fixation permet de choisir l'inclinaison de la voile.

  • l'inclinaison de la voile

D'une manière générale, le vent souffle parallèlement au sol,  0% de pente est donc l'inclinaison qui offre le meilleur Cx, et 100% de pente le moins bon!

Attention cependant, si vous avez choisi une toile imperméable, une pente de 20% minimum sera nécessaire pour éviter la formation de poches d'eau.

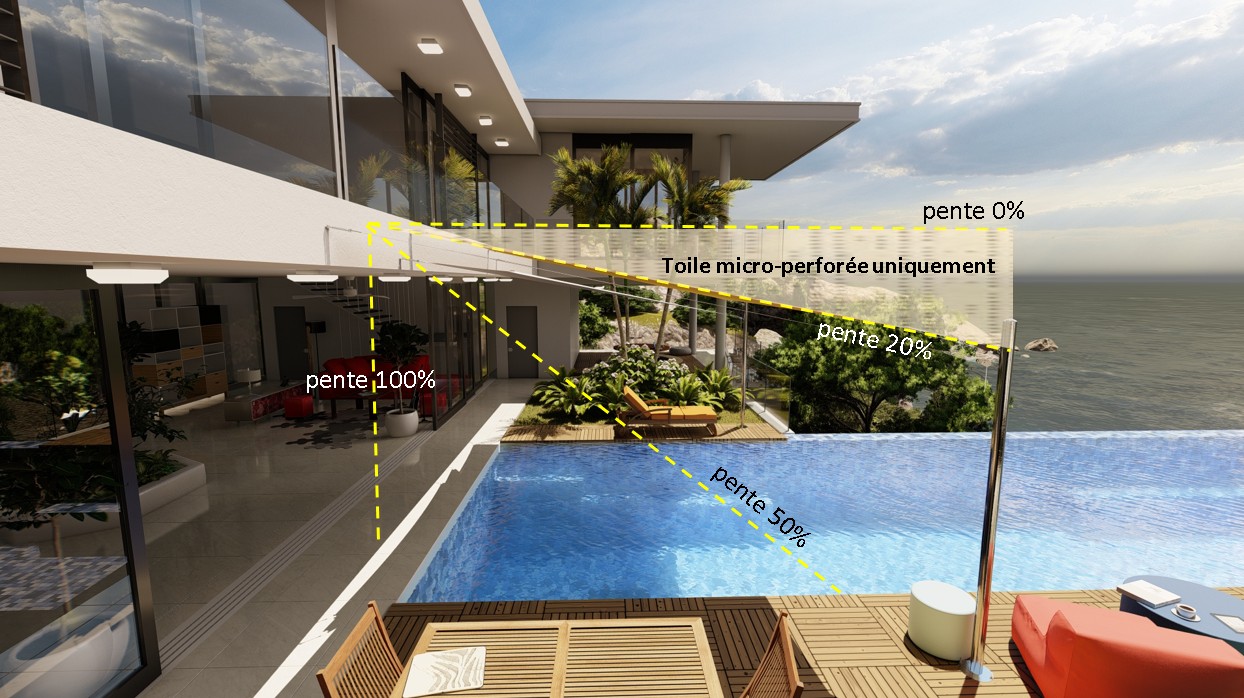

comment définir l'inclinaison d'une voile d'ombrage

  • le coefficient d'ouverture de la toile

Reste un élément dont il faut absolument tenir compte, il s'agit du coefficient d'ouverture de la toile.

Il n'existe pas, pour la confection de voiles d'ombrage, de toiles qui pourraient être à la fois imperméable à l'eau et perméable à l'air. Ces toiles techniques sont destinées au marché de l'habillement, elles possèdent des millions de micro-perforation au cm² qui sont capables de laisser passer une toute petite quantité d'air, souvent de la vapeur d'eau. De plus, elles sont très loin de posséder la résistance mécanique nécessaire à la réalisation d'une voile d'ombrage.

Pour la confection de nos voiles, nous proposons plusieurs références :

  • Les toiles enduites (pleines)

Il s'agit d'une trame polyester Haute Ténacité enduite, parfaitement imperméable à l'eau et à l'air. Pour éviter la formation de poches d'eau, une pente de 20% minimum est nécessaire.

  • Les toiles micro-perforées

Nous proposons plusieurs références de toiles micro-perforées, de 4% à 14% de porosité. Elles sont parfaites pour limiter la prise au vent. Nous partons du principe qu'une toile avec 14% de perforation filtre 86% des rayons UV et qu'une toile pleine filtre 100% de rayons UV. Ces valeurs peuvent légèrement varier selon les couleurs.
  • Les toiles acryliques

Elles sont très séduisantes avec leur aspect textile, elles sont également imperméables à l'eau* et à l'air. Attention cependant à la résistance mécanique inférieure aux toiles enduites et micro-perforées. Privilégiez les voiles de petites tailles (inférieure à 16m²).

* les toiles acryliques sont assemblées par couture et quelques gouttes peuvent, par capillarité, traverser la toile au niveau des coutures. Le phénomène disparait dès que le fil de couture a gonflé et obstrué les trous formés par les aiguilles.

Comment savoir si une voile d'ombrage est solide ?

En cuisine, on a coutume de dire que si chaque ingrédient est de qualité, le plat sera réussi.

Il est en est de même pour la confection d'une voile d'ombrage et nous avons choisi les meilleurs composants.

Des fiches techniques accompagnent nos toiles et renseignent pour chaque référence, les résistance mécaniques à la rupture et à la déchirure.

> N'hésitez pas à consulter l'article : Pourquoi les voiles d'ombrages E-Davray sont elles aussi résistantes ?

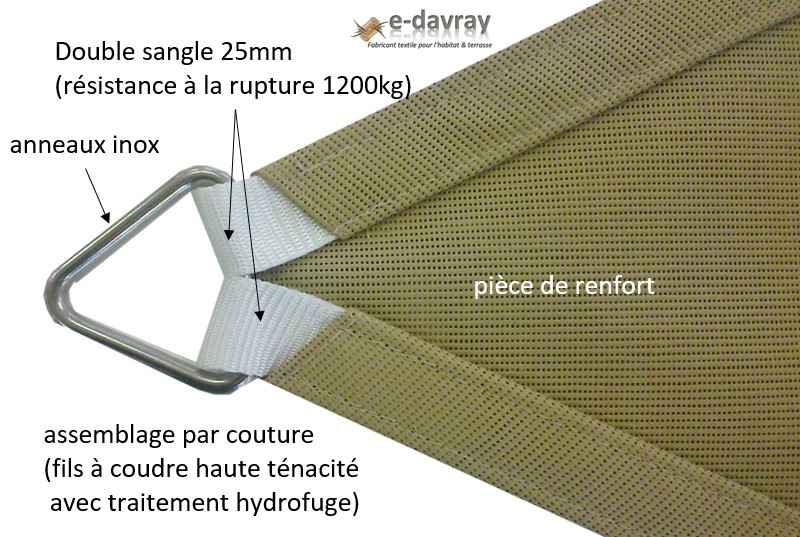

composition d'une voile d'ombrage sur mesure

Quand dois-je démonter ma voile d'ombrage ?

L'échelle de Beaufort, utilisée dans les milieux maritimes, permet d'avoir quelques notions sur la force du vent, elle comporte 13 degrés.

Dans l'hypothèse où les points d'ancrage sont solidement fixés, c'est à dire que chaque point de fixation est capable de résister à une tension de 30kg à 50kg, il est possible d'utiliser cette échelle pour définir le comportement à adopter et pour choisir une qualité de toile.

FORCE NOM VITESSE DU VENT  VOILES D'OMBRAGE QUALITÉS
0 Calme inférieur à 1 km/h Aucune surveillance Acrylique / Enduite PVC / Micro-perforée
1 Très légère brise de 1 à 5 km/h Aucune surveillance Acrylique / Enduite PVC / Micro-perforée
2 Légère brise de 6 à 11 km/h Aucune surveillance Acrylique / Enduite PVC / Micro-perforée
3 Petite brise de 12 à 19 km/h Aucune surveillance Acrylique / Enduite PVC / Micro-perforée
4 Jolie brise de 20 à 28 km/h Aucune surveillance Acrylique / Enduite PVC / Micro-perforée
5 Bonne brise de 29 à 38 km/h Aucune surveillance Acrylique / Enduite PVC / Micro-perforée
6 Vent frais de 39 à 49 km/h Aucune surveillance Acrylique / Enduite PVC / Micro-perforée
7 Grand frais de 50 à 61 km/h Vérification des points d'ancrage Enduite PVC / Micro-perforée
8 Coup de vent de 62 à 74 km/h Vérification des points d'ancrage et des systèmes de tension          Enduite PVC (petite voile) / Micro-perforée
9 Fort coup de vent de 75 à 88 km/h Vérification des points d'ancrage et des systèmes de tension Micro-perforée
10 Tempête de 89 à 102 km/h Démontage des voiles d'ombrage * /
11 Violente tempête de 103 à 117 km/h Démontage des voiles d'ombrage * /
12 Ouragan supérieur à 118 km/h Démontage des voiles d'ombrage * /

* Nous conseillons d'anticiper la météo et de démonter les voiles par temps calme.

Ci-dessous la carte des vents moyens par région, en 2021, nous constatons que dans le cadre d'un usage privé et pour des voiles de dimensions raisonnables (inférieure à 25m²), nos toiles conviennent à toutes les régions et ne demandent pas de surveillance particulière au quotidien.

La vigilance est de mise uniquement sur des épisodes venteux violents et occasionnelles.

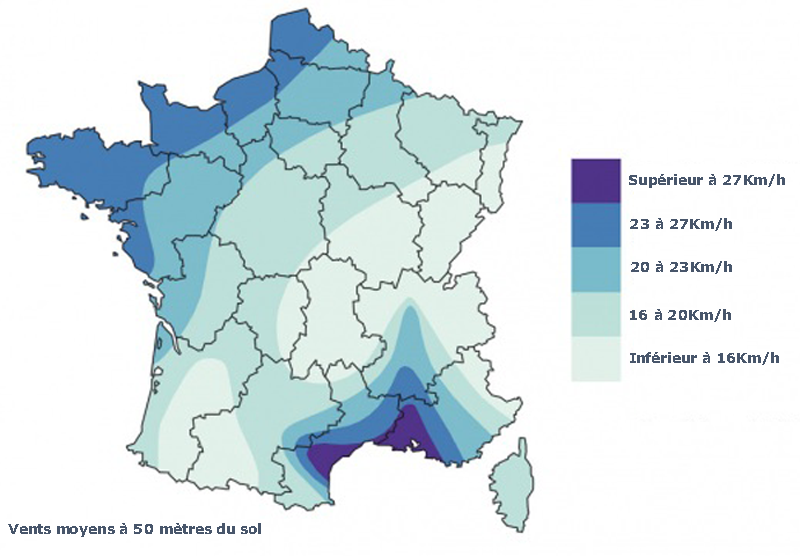

carte des vents par région météo chailles

Source: Météo Chailles (41)

Grande voile et établissements recevant du public

Les Établissements Recevant du Public sont contraints de respecter des normes d'ignifugation, et même à l'extérieur, votre voile d'ombrage devra répondre à la norme M2.

Nos voiles enduites et voiles micro-perforées répondent à la norme M2.

Nous conseillons également, pour les projets de grandes envergures, de confier l'étude structure à un expert qui calculera les forces exercées et déterminera avec précision la taille des mâts et des fondations.

Nous pouvons vous accompagner dans cette démarche et prendre en charge l'étude.

EN CONCLUSION :

Nous pourrions, sans garantie, vous annoncer que nos voiles d'ombrage résistent à 80 ou 100km/heure car c'est certainement le cas pour la grande majorité des voiles que nous confectionnons.

Comme nous l'avons vu précédemment, définir le coefficient de traînée pour connaitre la force du vent réellement exercée sur la voile n'est pas une mince affaire et chaque aménagement est spécifique.

C'est la raison pour laquelle, nous n'annonçons pas de valeur sans avoir confié l'étude des forces à un expert.

Ces études ne sont pas nécessaires, chez le particulier, pour une voile d'ombrage de taille raisonnable.

Nous préférons confectionner des voiles d'ombrage de qualité, en France et vous préconiser les bons usages d'utilisation car depuis 15 ans et quelques milliers de voiles fabriquées, ça marche!
