Installer une voile d'ombrage - Guide d'installation

La fixation d'une voile d'ombrage nécessite des points d'ancrage et les configurations sont nombreuses. Nous allons présenter plusieurs cas et les solutions adaptées à chacun d'entre eux.

Lorsque vous configurez votre toile, vous trouverez différentes solutions associées à différents accessoires pour fixer votre voile sur tous les supports.

CONFIGURATEUR DE VOILE D'OMBRAGE SUR MESURE

comment fixer une voile d'ombrage

SOMMAIRE :

Définir la position des points d'ancrage

La position des points d'ancrage est un élément très important dans la réussite de votre projet "voile d'ombrage". Comme nous l'avons vu dans notre article sur la prise de mesure d'une voile d'ombrage. Vous avez normalement déjà défini la position de vos points d'ancrage avant d'acheter votre toile.

Un point d'ancrage mal orienté, c'est une toile qui n'est pas correctement tendue et les résultats esthétique et structurel sont compromis. Vous devez aligner l'ancrage avec les axes de tension de la voile.

Indispensable pour l'orientation des mâts,  vous devez insérez les tiges filetées en alignant les écrous à l'axe de tension. (Voir explication plus bas).

Comment fixer une voile d'ombrage dans un mur ?

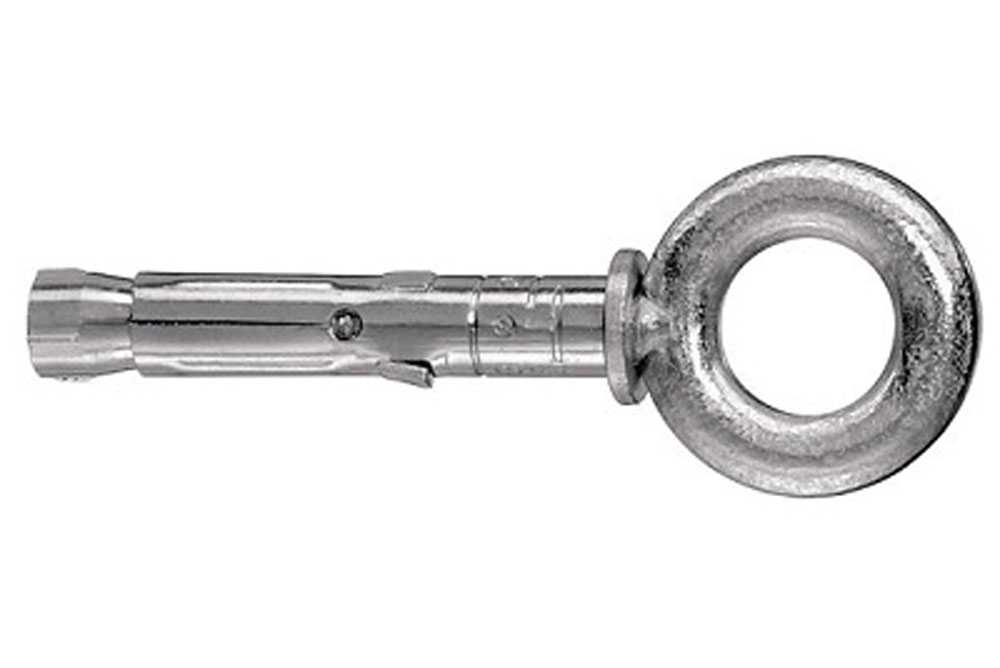

Pour la fixation sur béton, nous préconisons nos chevilles à expansion à anneau, associées à une résine hybride de scellement de fixation.

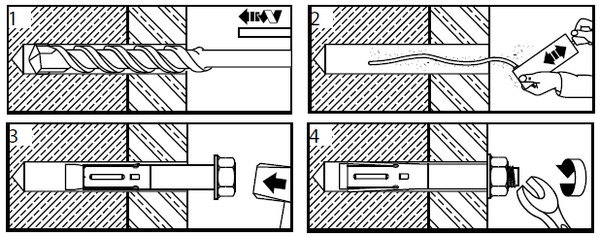

cheville à expansion avec anneau pour fixation voile d'ombragepréconisation pour la pose d'une cheville à expansion

  • 1/ Diamètre de la mèche 10mm / Profondeur de perçage 50mm
  • 2/ Insérez la résine hybride de scellement de fixation
  • 3/ Frappez la cheville (utiliser un maillet pour ne pas abimer l'anneau)
  • 4/ Vissez l'anneau et respectez le temps de séchage

 Comment fixer une voile d'ombrage dans un support bois ?

Nous proposons deux solutions pour la fixation de votre voile sur support bois.

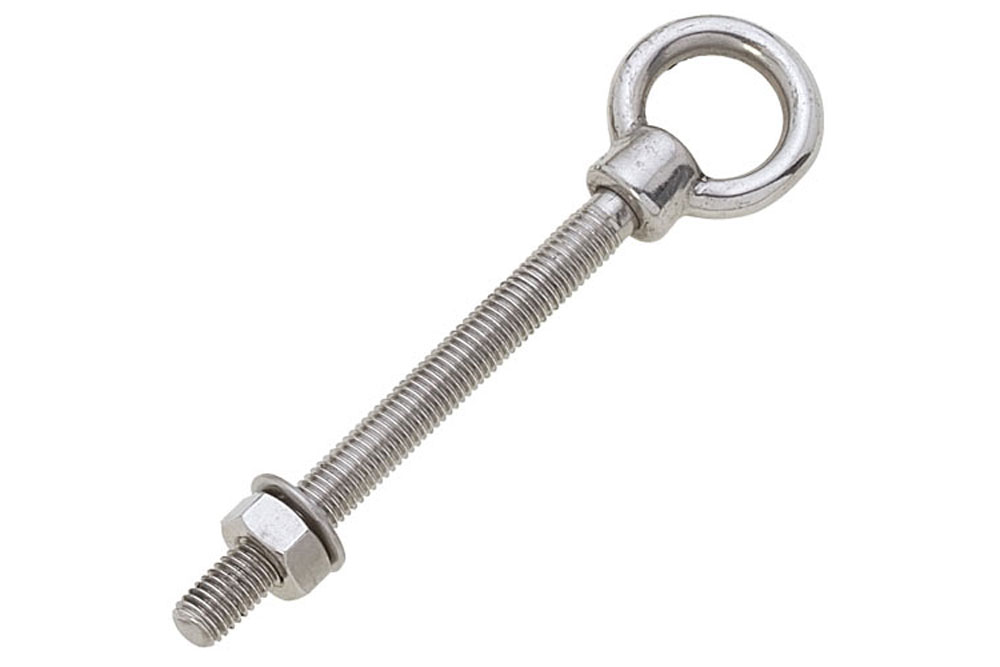

  • L'écrou à oeil 100mm, permet de traverser votre support (inférieur à 80mm)

écrou à oeill pour fixation voile d'ombrage
  • Le pontet sur platine permet la fixation de votre voile sur un support supérieur à 80mm d'épaisseur.


Comment tendre une voile d'ombrage ?

Le ridoir

Il est parfait pour assurer la tension d'une toile que l'on ne démonte pas souvent. Un retrait de 25cm sera appliqué sur la toile.

ridoirs de tension de voile d'ombrage

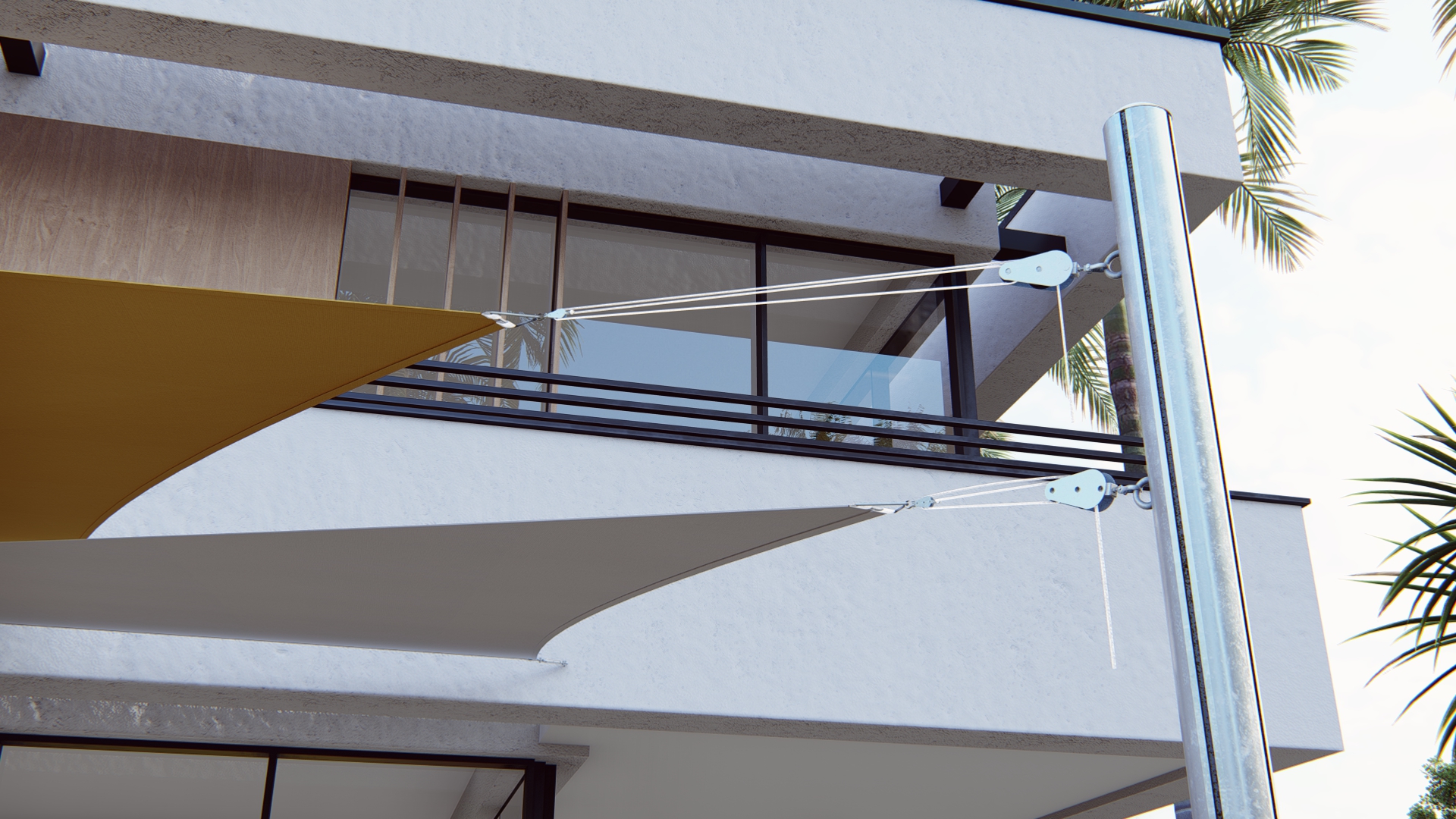

Le système de tension

Le système de tension est un accessoire prêt à l'emploi, il est composé de :

  • 1 poulie inox (09.81)
  • 1 poulie autobloquante (09.87)
  • 5mts de drisse polyester Ø4mm
  • 1 manille (27.35)

système de tension d'une voile d'ombrage

Fixation des mâts pour voiles d'ombrage

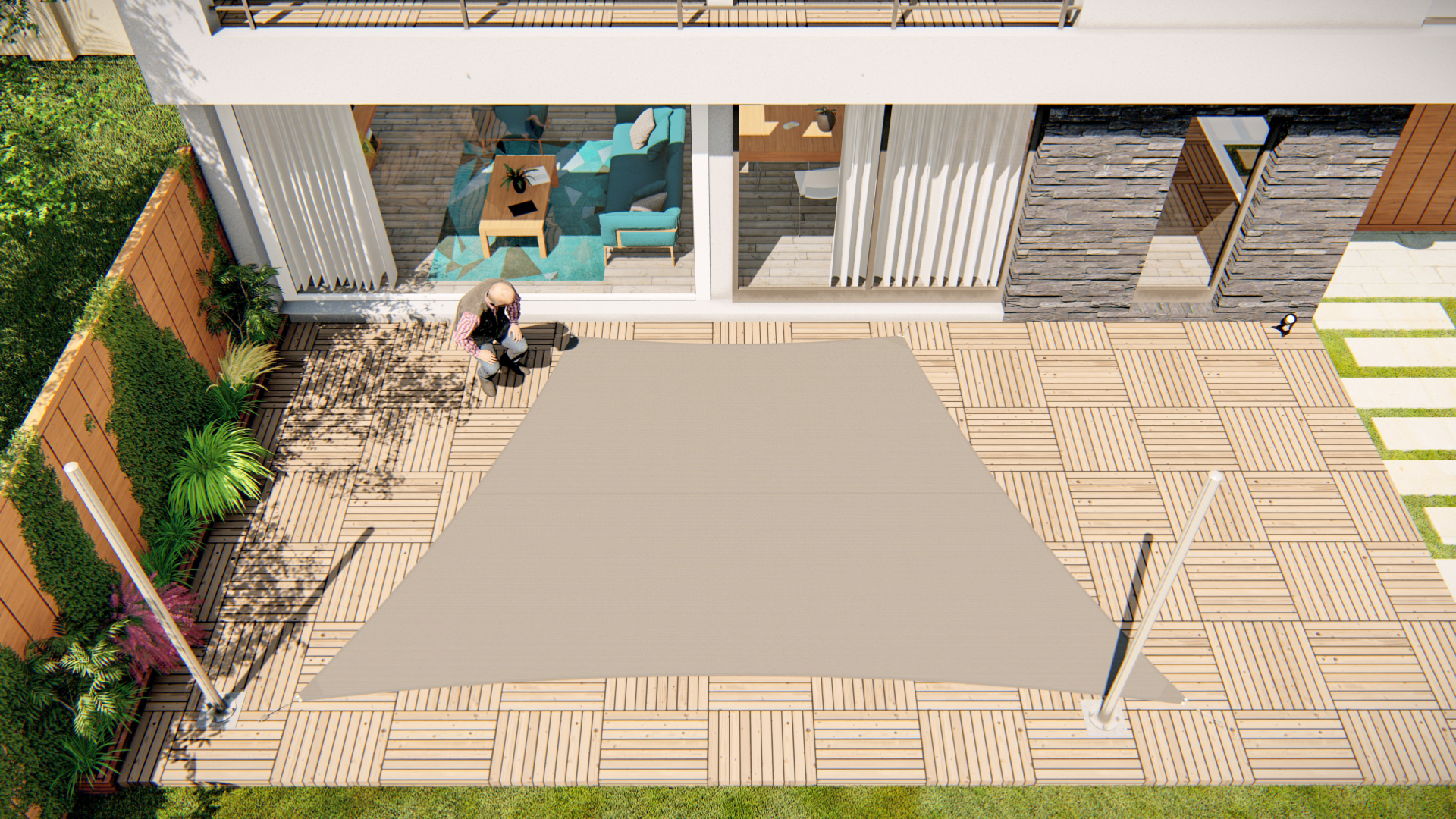

Premièrement, présentez ou matérialisez votre voile d'ombrage au sol. Ensuite, en fonction du type de sol, vous devrez procéder différemment.

pose d'une toile d'ombrage

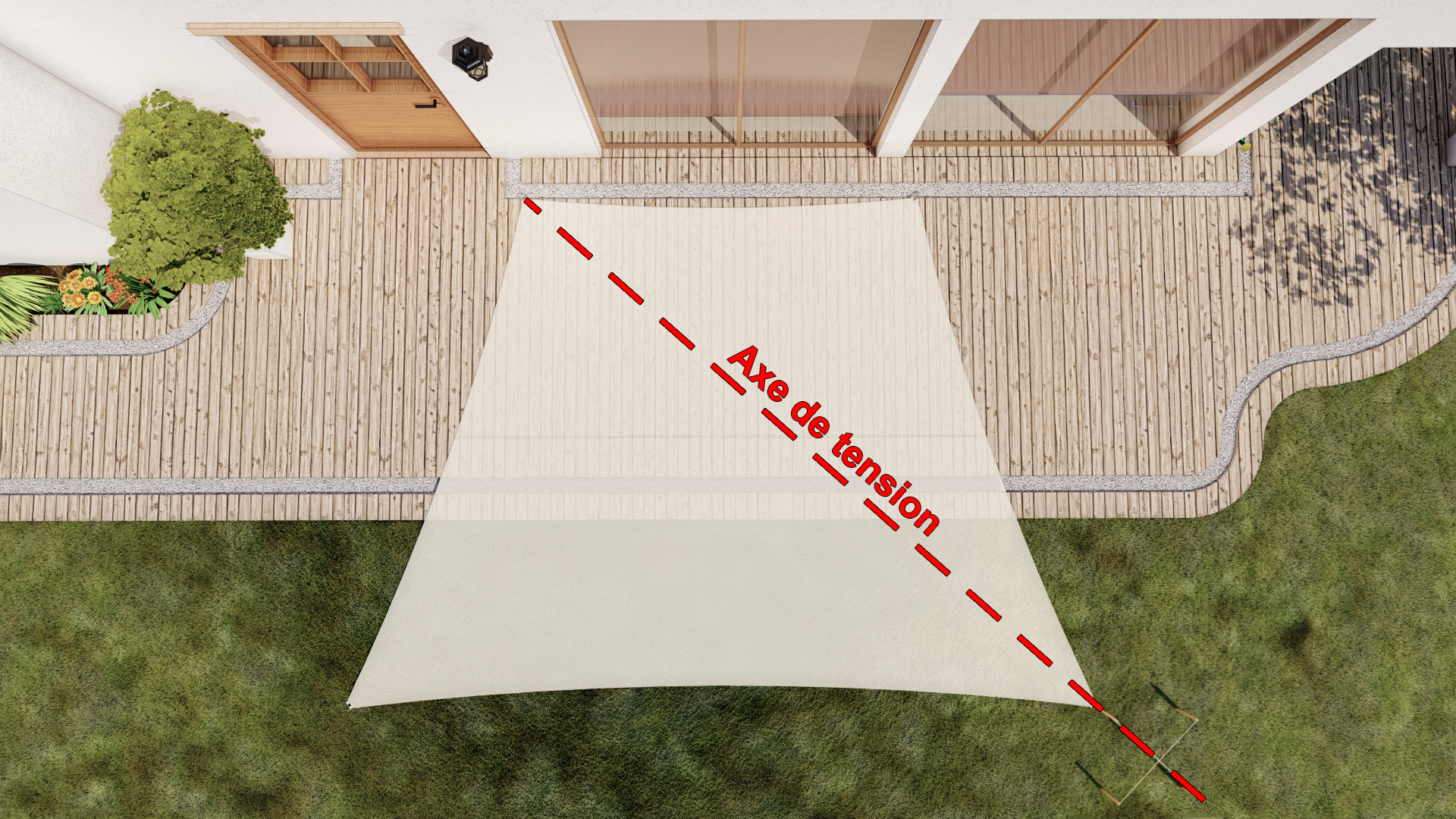

Définri l'axe de tension d'une voiel d'ombrage

Fixation des mâts sur sol meuble (terre)

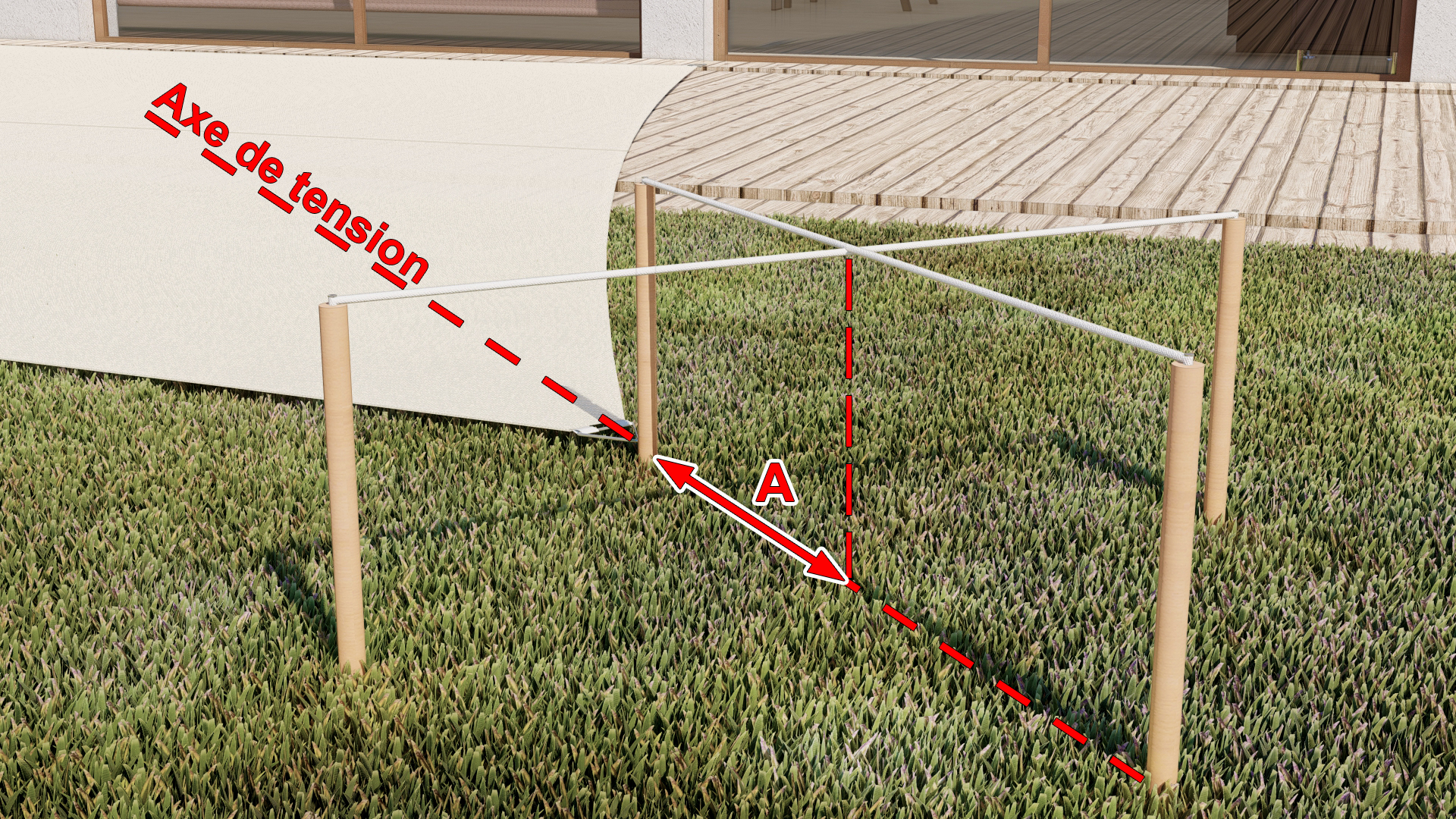

Sur quatre piquets, fixez une corde dans le prolongement de l'axe de tension.

Pour un mât à 90°: A=40cm

Pour un mât incliné: A=10cm

pose d'un mât pour la fixation d'une voile d'ombrage

Préparer le sol pour le mât

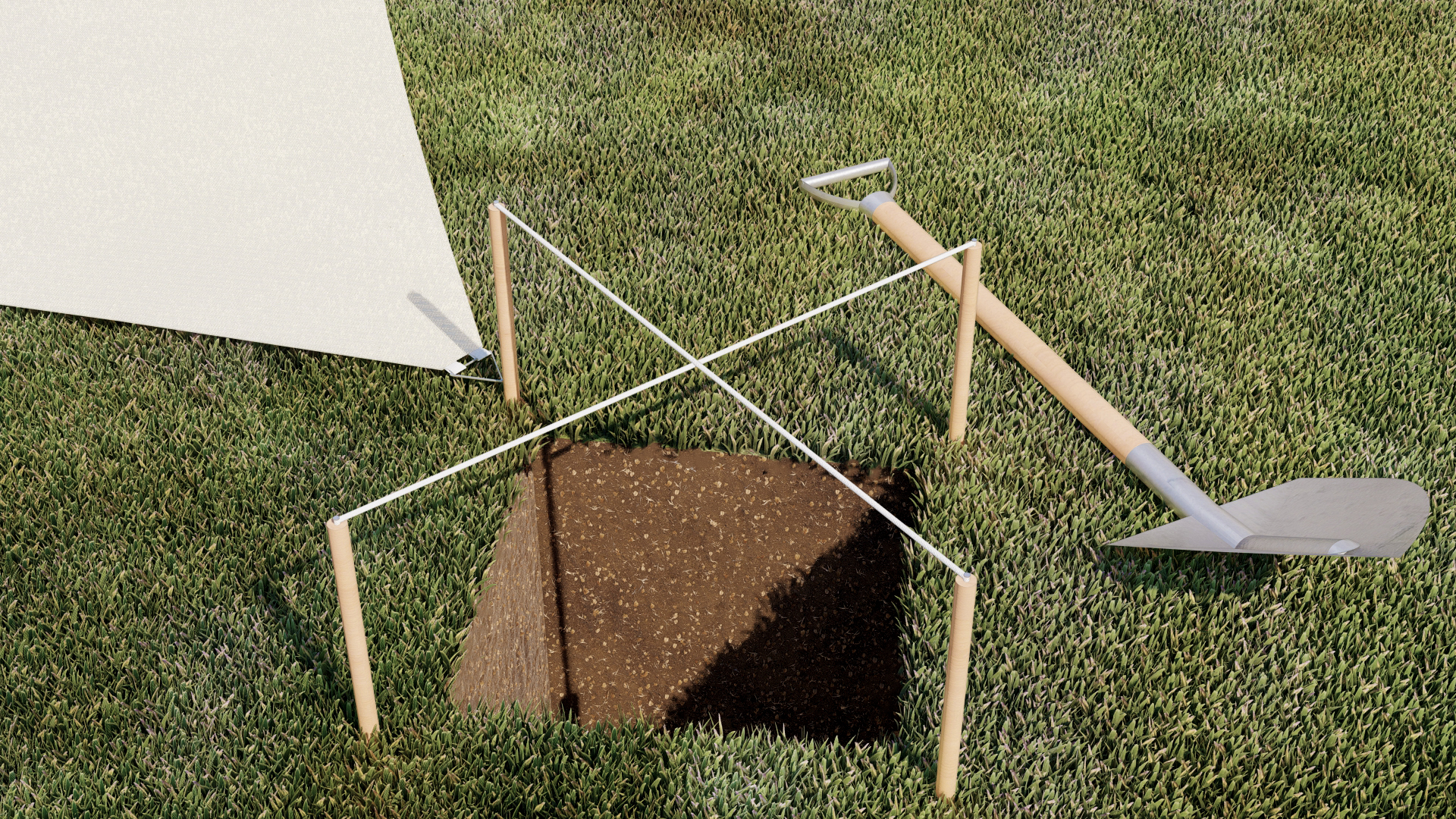

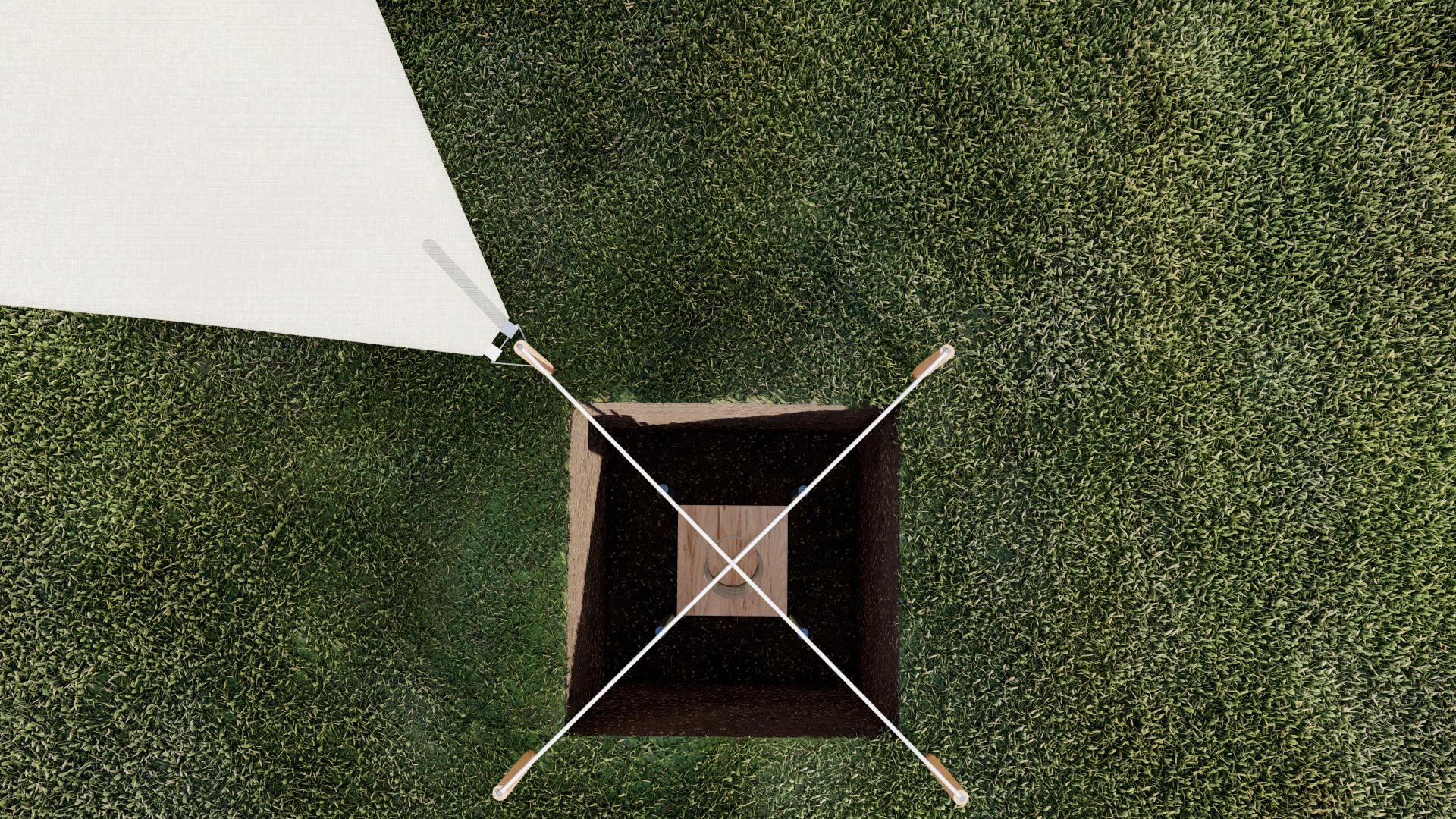

Détachez les cordes sans déplacer les piquets, puis réalisez un trou d'environ 50cm X 50cm X profondeur 80cm (0,2m³) si vous êtes sur un sol mou (terre). Installez de nouveau les cordes de repérage

préparation pour la fixation d'un mât de voile d'ombrage

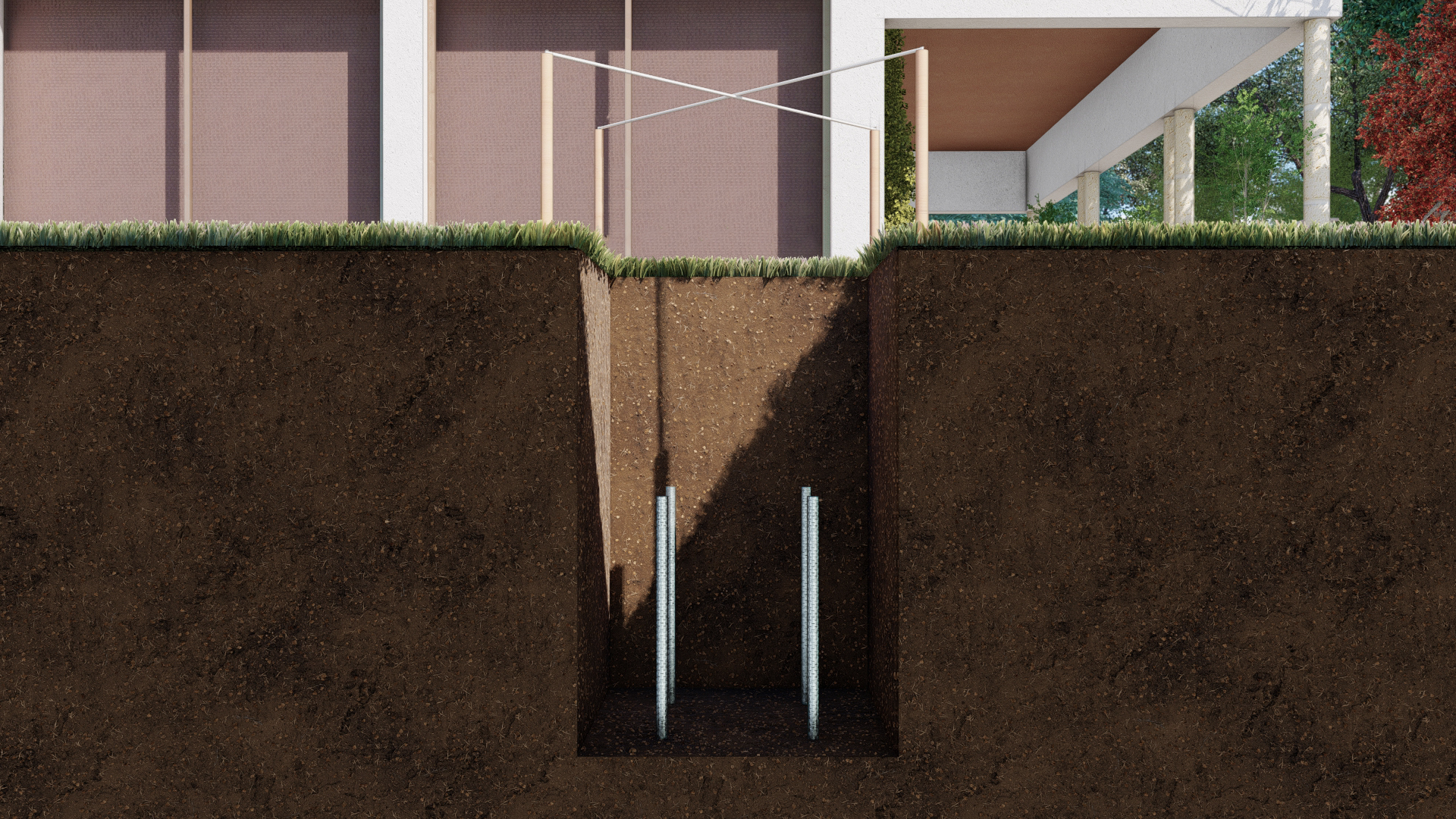

Pour renforcer un ouvrage en béton, il faut bien doser le béton, choisir l’épaisseur correcte selon l’usage et intégrer des barres d’armature (non incluses ) , appelées aussi fer à béton/tige filetées.

Ce ferraillage a comme rôle de renforcer la maçonnerie afin d’éviter toute fissure ou cassure lors d’importantes forces de traction.

Utilisez un béton à prise rapide et sans malaxage, c'est plus simple.

préparation du béton pour la fixation d'un mât pour toile d'ombrage

Fixation par fourreau inox

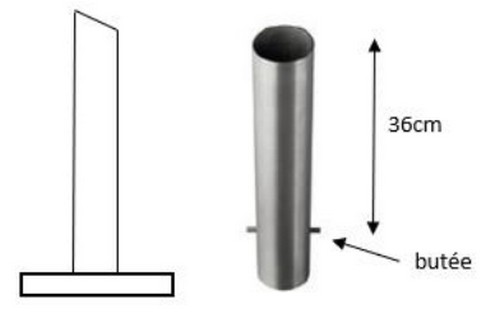

Pour la hauteur du mât, pensez qu'il va s'insérer de 36 cm dans la fourreau.

Déposez une planche, de niveau, à 45cm du sol.

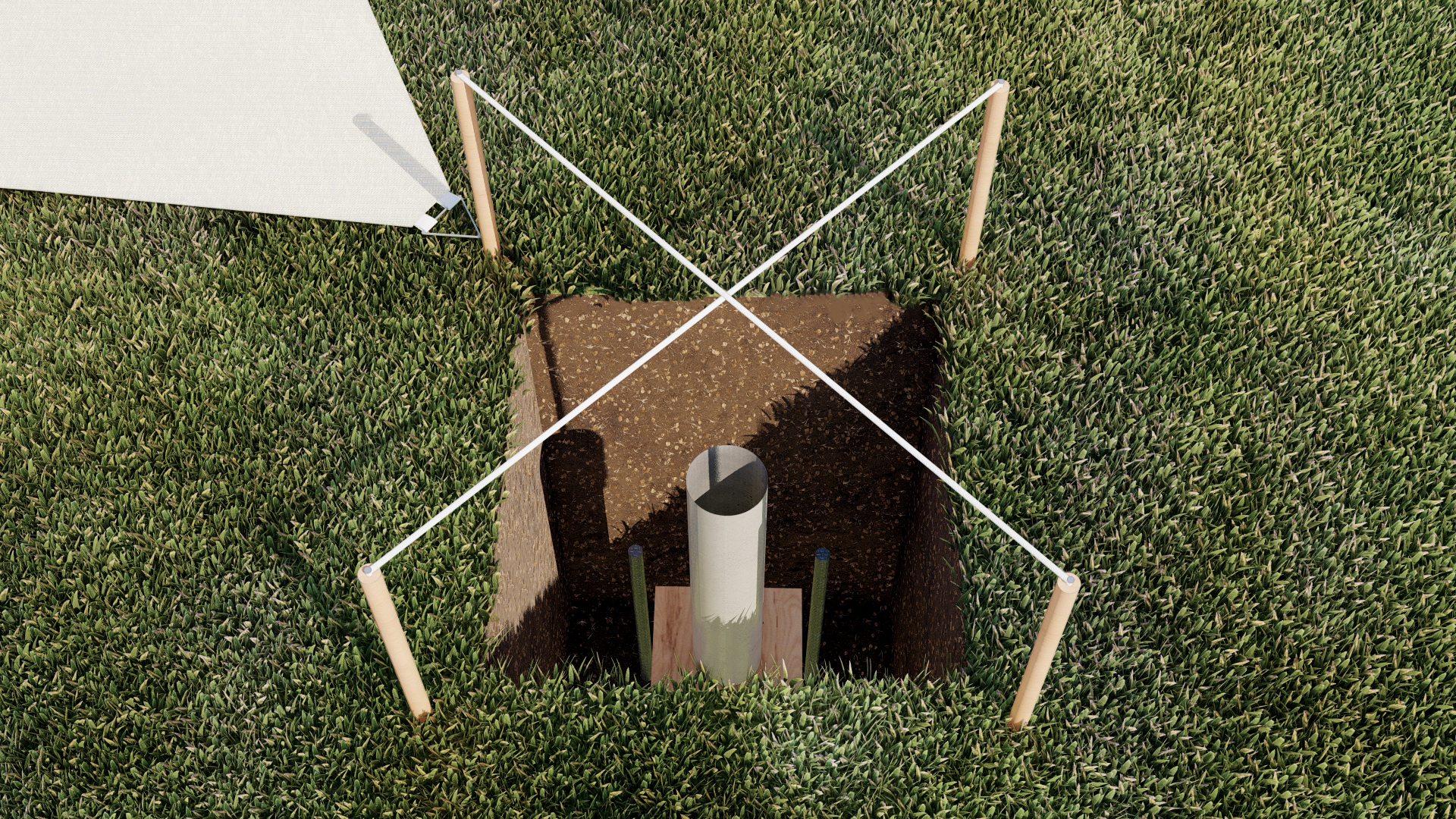

Insérez la butée puis déposez le fourreau à sceller sur cette planche.

Fourreau à sceller pour voile d'ombrage

installation d'un fourreau pour voile d'ombrage

Pour une pose à 90°, la partie biseautée du fourreau se situe en haut.

L’ axe du fourreau est aligné au croisement des cordes.

Fourreau inox pour voile terrasse

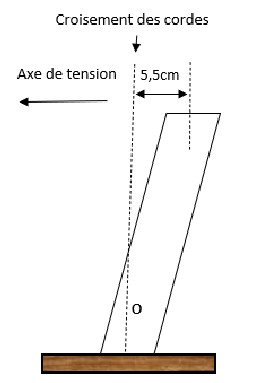

Pour une pose inclinée à 7°, la partie biseautée du fourreau se situe en bas.

L'axe inférieur du fourreau est aligné au croisement des cordes.

Embase inclinée pour la fixation de voile d'ombrage

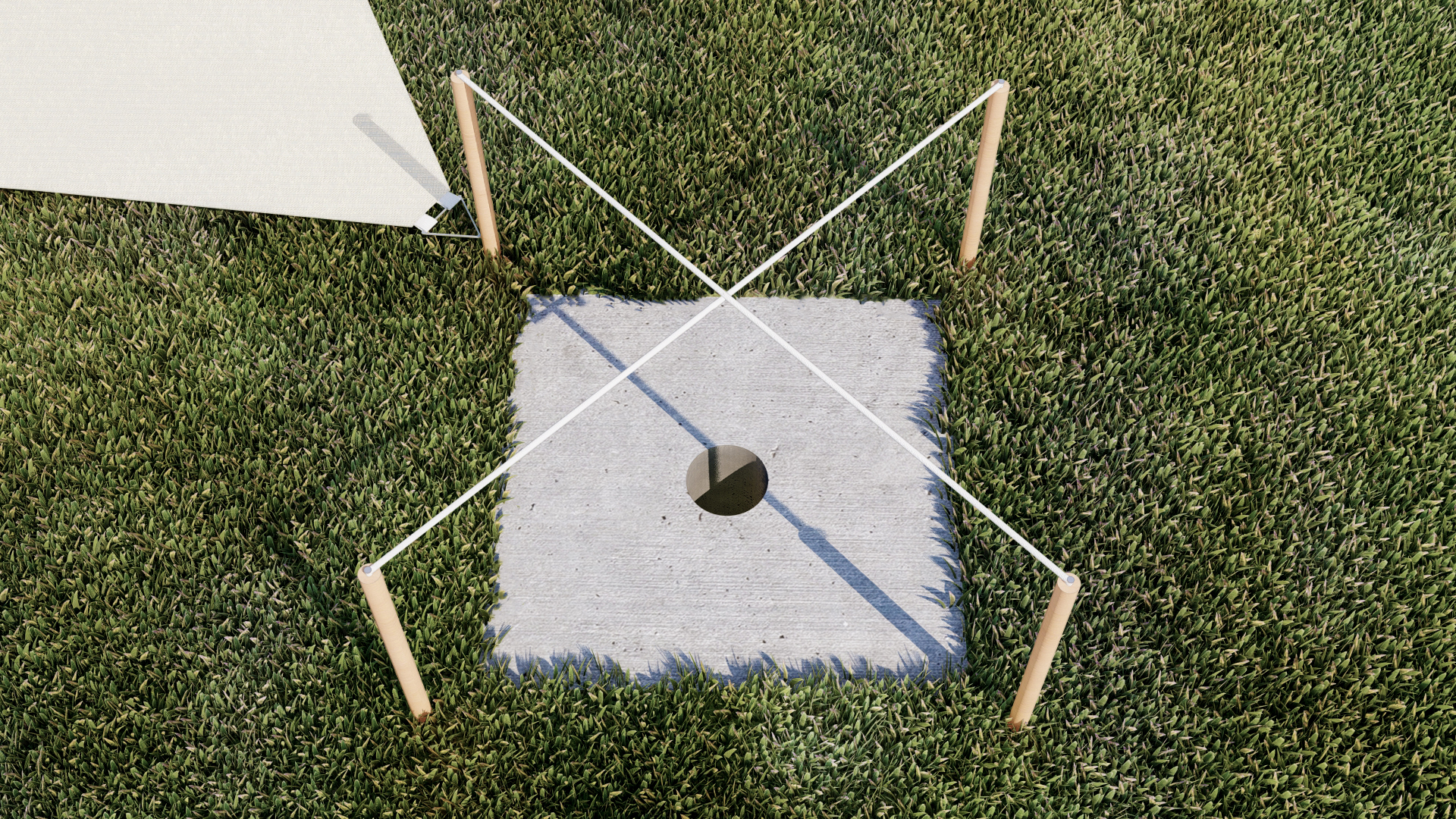

Coulez le béton autour du fourreau. Respectez le temps de prise du béton Insérez le mât dans le fourreau. C'est presque prêt !

préparation béton pour mât de toile d'ombrage

Il ne reste plus qu'à insérer votre mât dans le fourreau et à fixer vos toiles d'ombrage.

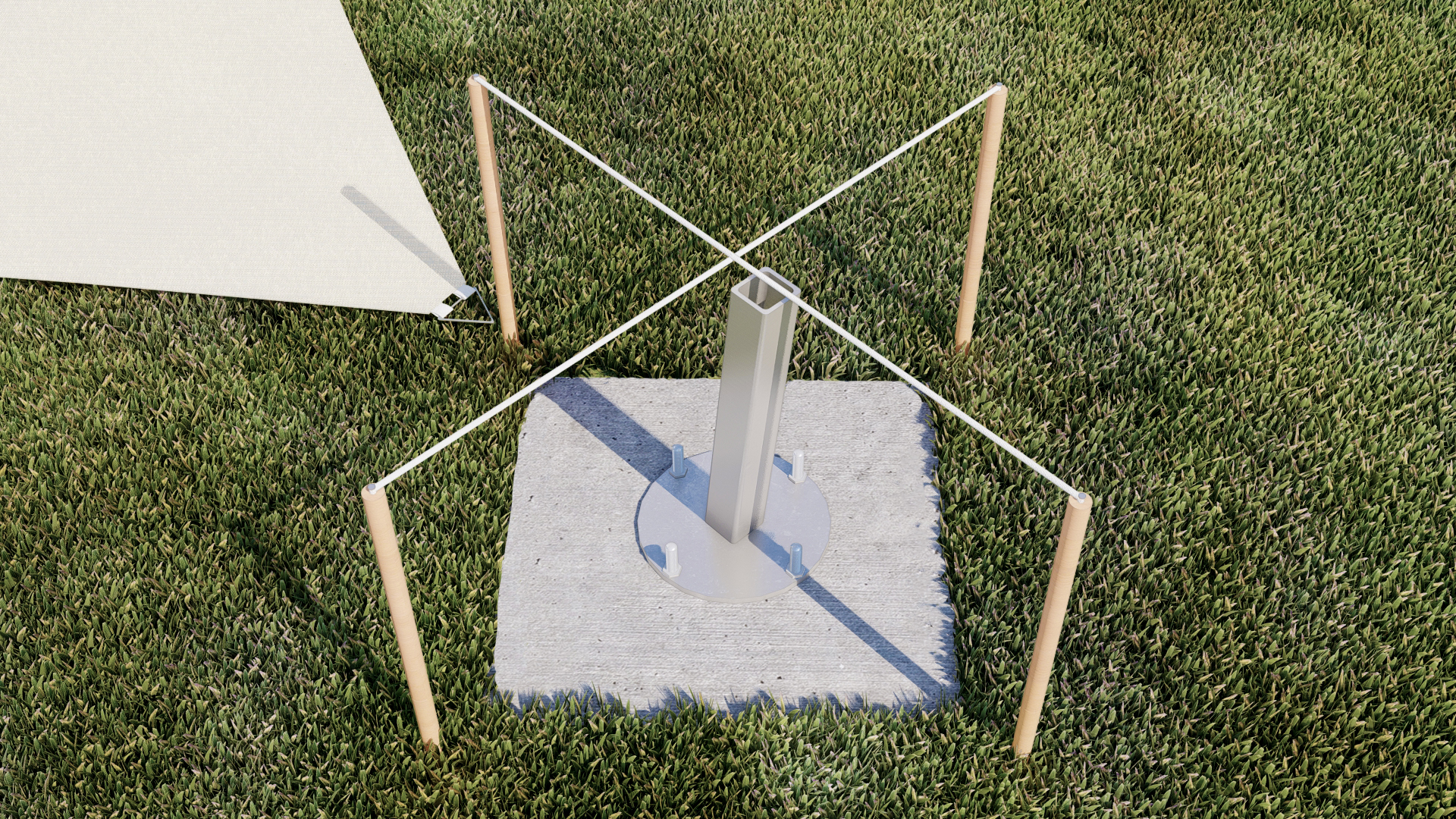

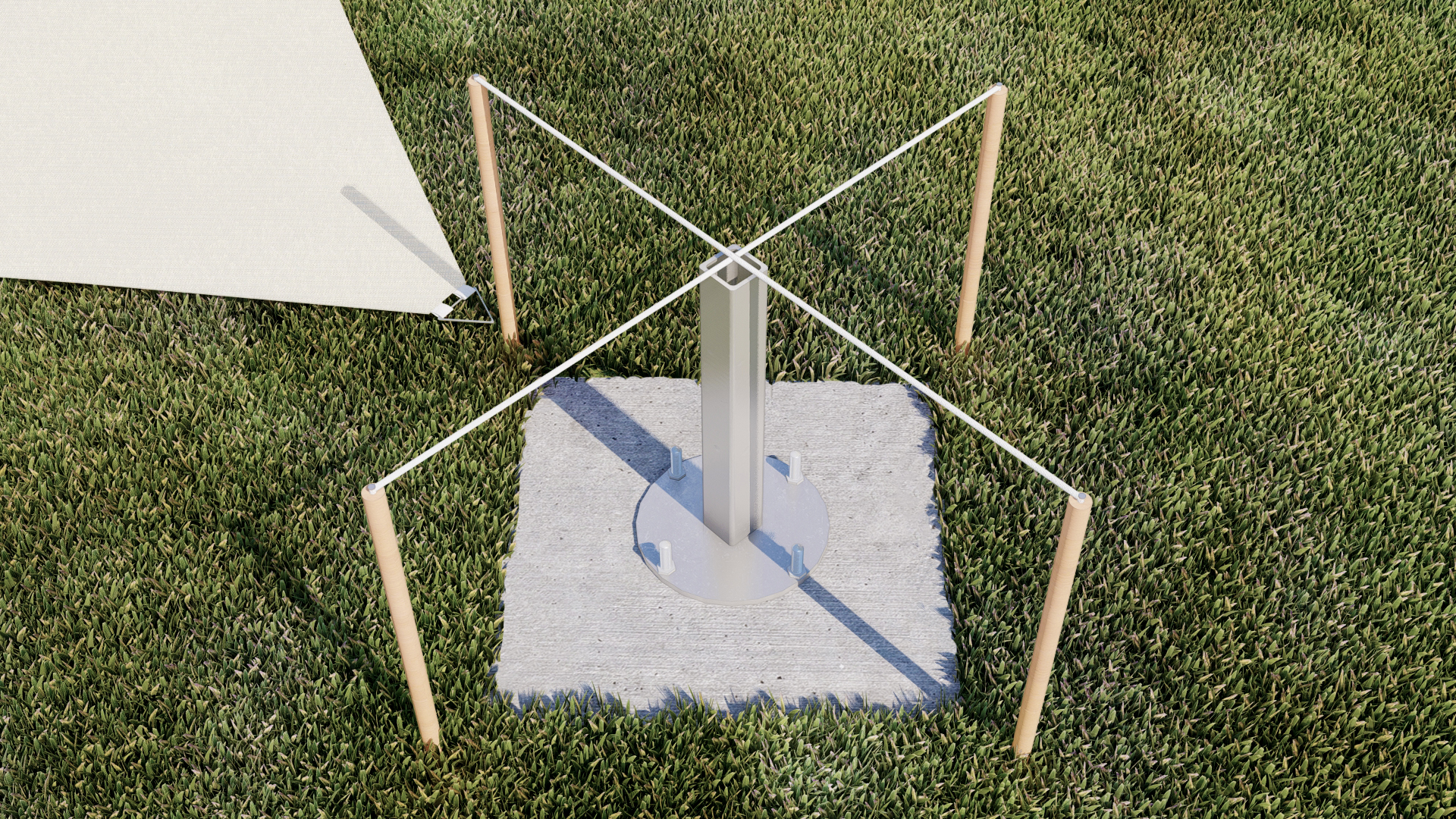

Fixation par embase inox à boulonner (mât vertical 90°)

Réf. : 280 56 511

  • Présentez dans l'embase, 4 tiges filetées Ø11mm longueur 300mm avec les écrous.
  • Insérez les tiges filetées dans le béton encore frais en alignant les écrous à l'axe de tension.
  • Retirez l'embase et laissez les tiges filetés dans le béton.
  • Respectez le temps de prise du béton.
  • Boulonnez et insérez le mat.

fixation d'une embase inox pour mât de voile d'ombrage

Fixation par embase inox á boulonner (mât incliné 7°)

Réf. : 280 56 512

  • Présentez dans l'embase, 4 tiges filetées Ø11mm longueur 300mm avec les écrous.
  • Insérez les tiges filetées dans le béton encore frais en alignant les écrous à l'axe de tension.
  • Respectez le temps de prise du béton.Boulonnez et insérez le mat.

Fiaxtion d'une ambase de mât pour voile d'ombrage

Fixation du mât dans une dalle en béton

  • Présentez dans l'embase, 4 tiges filetées Ø11mm longueur 300mm avec les écrous.

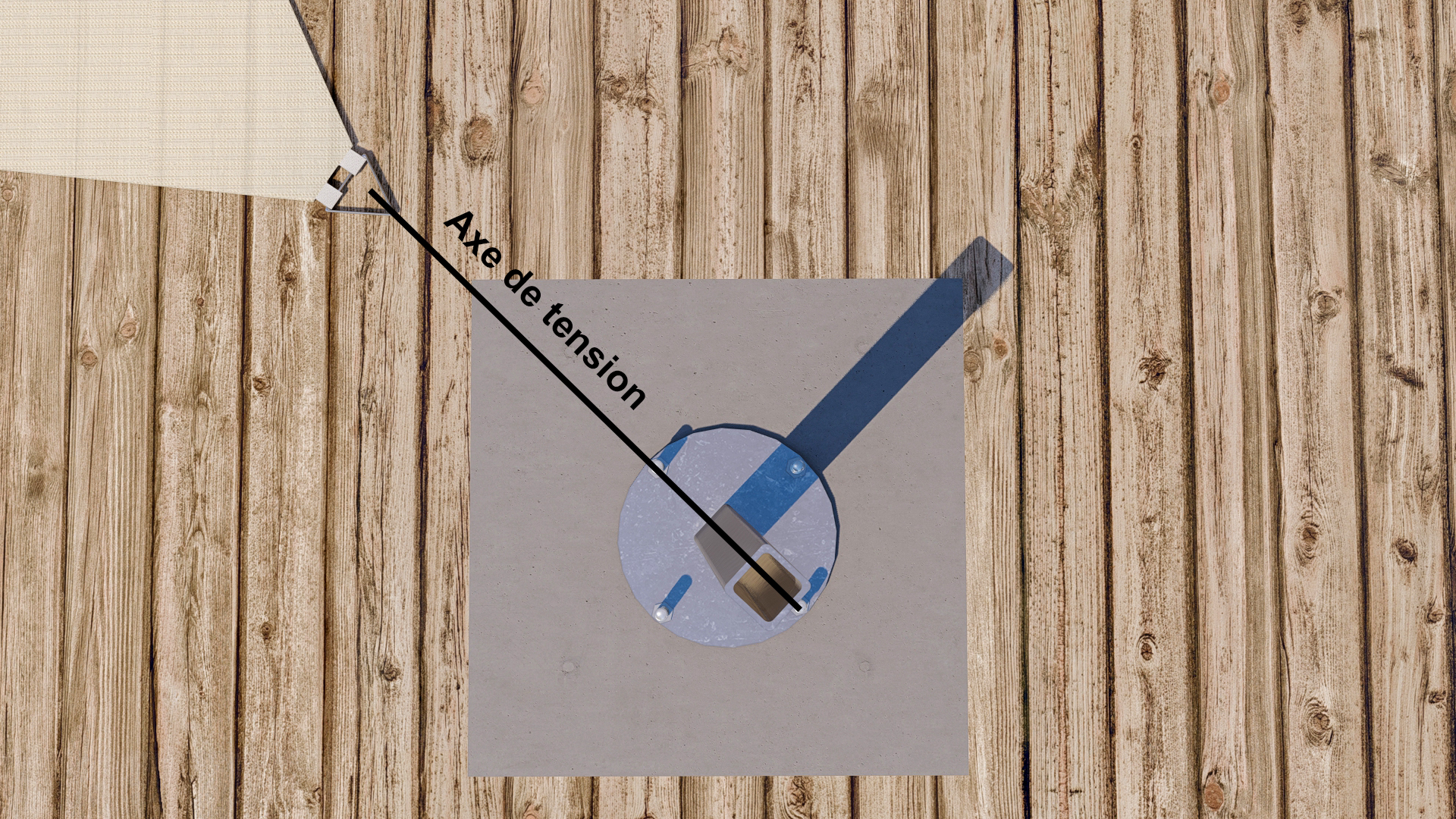

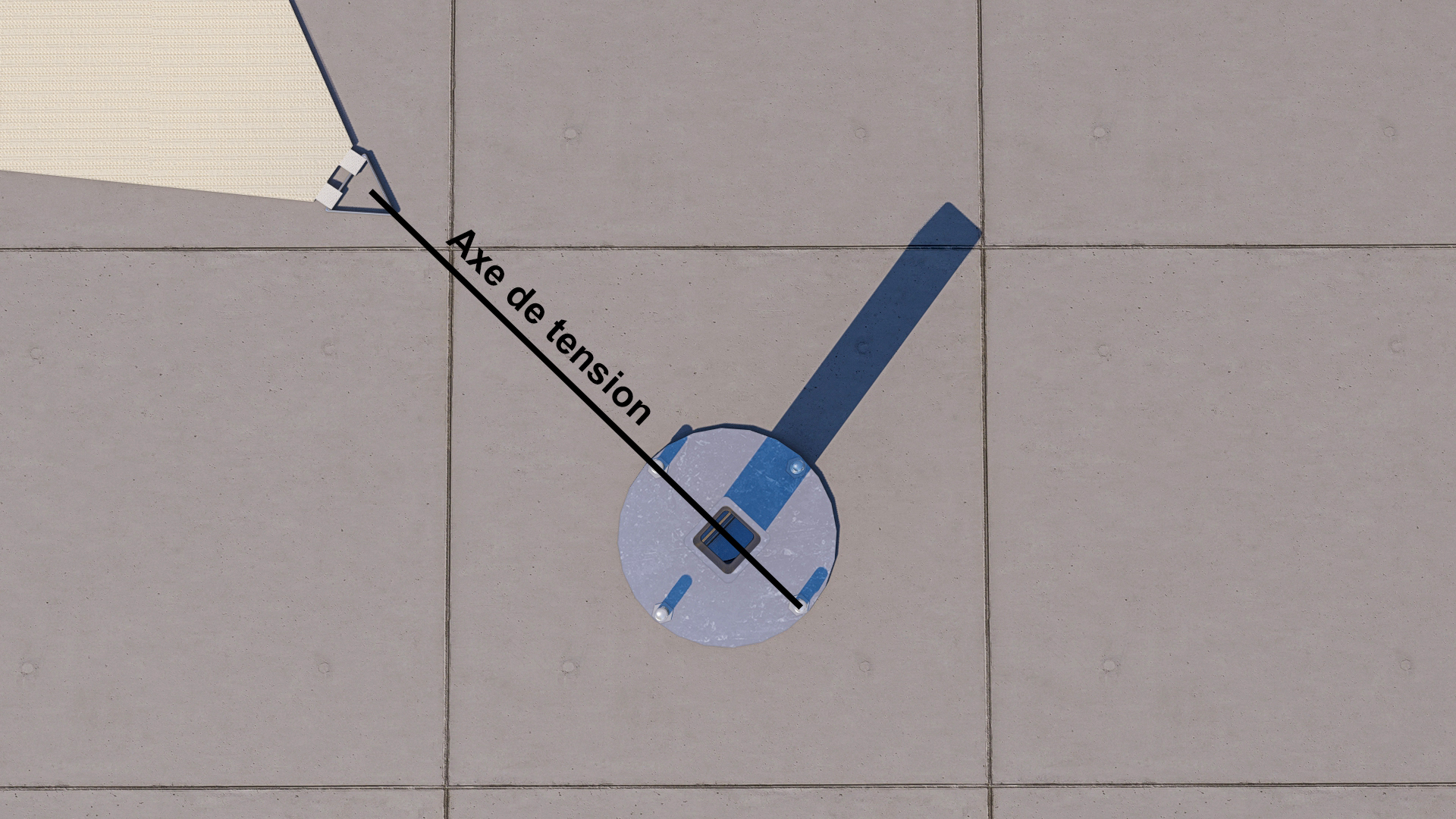

  • Faites vos marquages au sol pour les trous en alignant les écrous à l'axe de tension. [Voir visuel pour embase inclinée]
  • Prévoyez du scellement chimique [non inclus].
  • Percez le béton avec un foret Ø 12 mm sur 250 mm de profond environ.
  • Injectez du scellement chimique dans les trous et glissez les tiges filetés en laissant 40mm dépasser du sol.
  • Posez l’embase, les écrous et boulonnez.
  • Laissez prendre le scellement chimique.

Embase droite

embase de mât pour voile d'ombrage sur terrase béton

Embase inclinée

embase inclinée de mât pour voile d'ombrage
