Hauban inox Ø 4 mm avec ridoir pour mât de voile d’ombrage

Hauban inox avec ridoir pour mât de voile d’ombrage

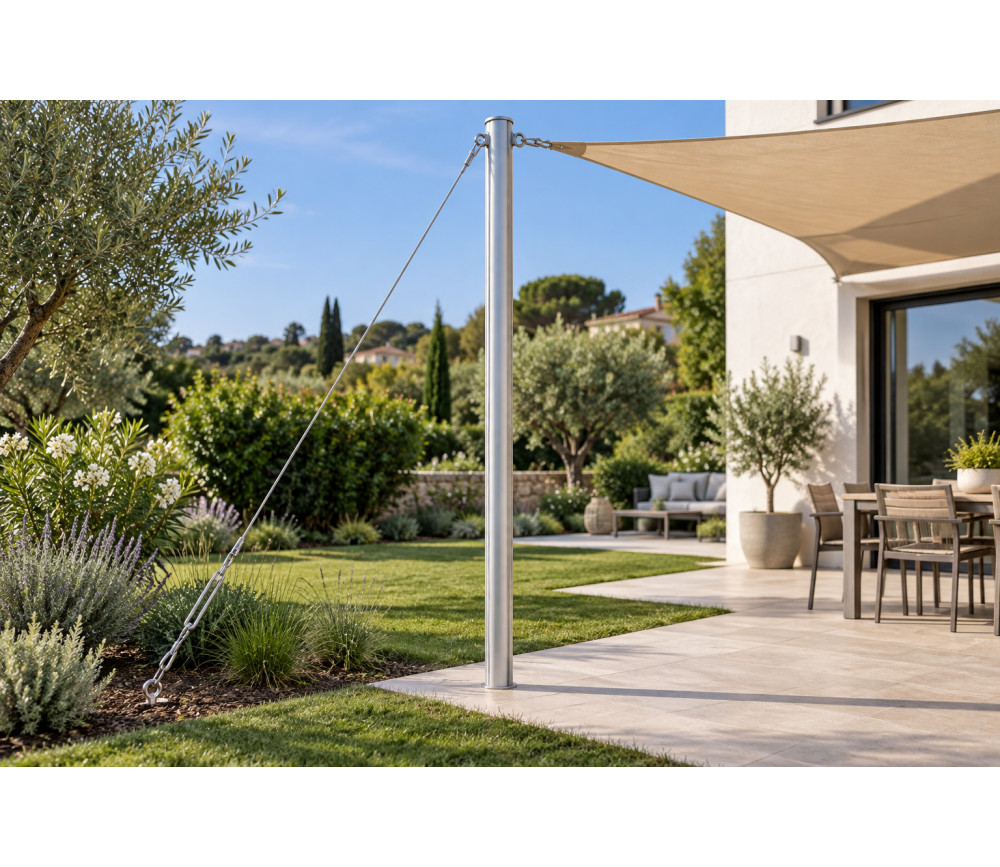

Ce hauban en câble inox Ø 4 mm relie un point d’accroche du mât à un ancrage indépendant au sol. Placé du côté opposé à la traction de la voile, il participe à la reprise des efforts exercés sur le mât.

Le câble est équipé d’un embout à chape fixe et d’un ridoir à chape sertis. Le ridoir permet d’ajuster progressivement la tension du hauban après son installation.

Choisir la longueur du hauban

Quatre longueurs sont proposées : 2,00 m, 2,50 m, 2,90 m et 3,40 m. Le choix dépend de la hauteur du point d’accroche sur le mât, de la distance jusqu’à l’ancrage au sol et de la plage de réglage du ridoir.

Pour une implantation à 60° par rapport au sol, avec un ancrage au niveau du pied du mât, les correspondances géométriques sont les suivantes :

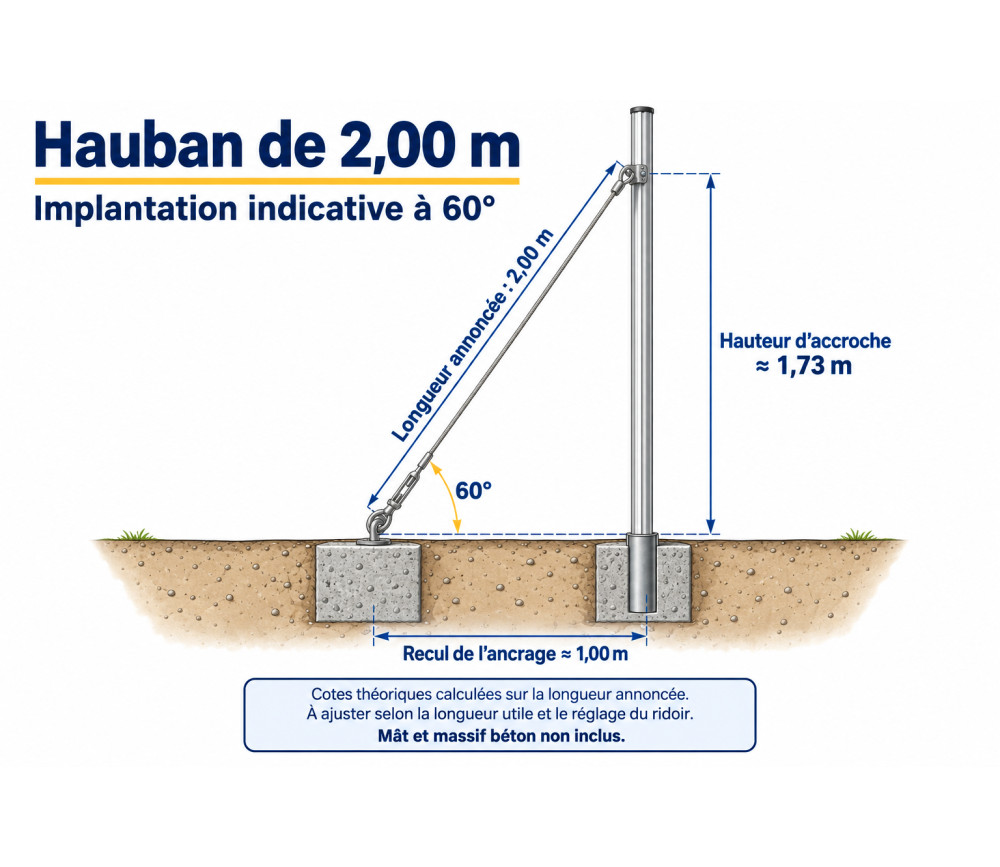

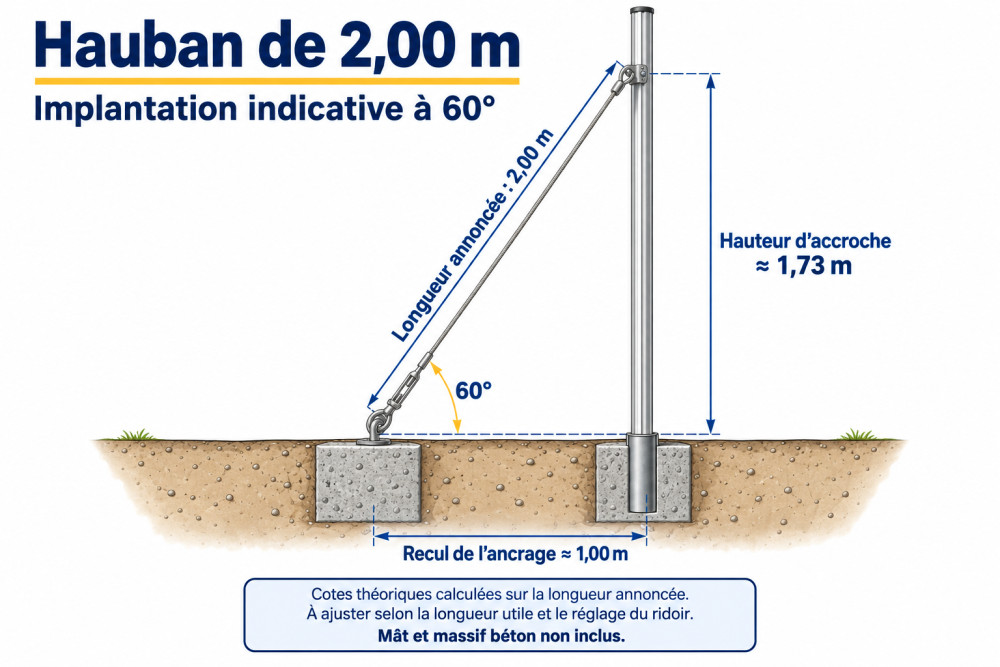

• Hauban de 2,00 m : hauteur d’accroche théorique d’environ 1,73 m et recul d’environ 1,00 m.

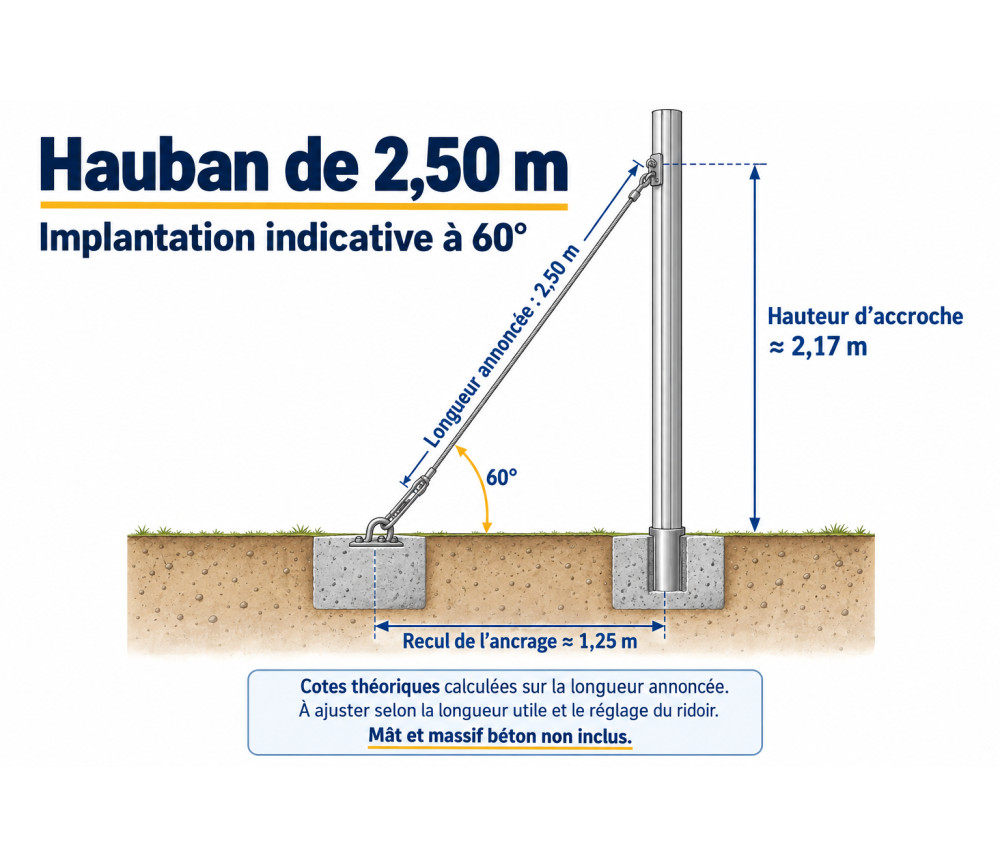

• Hauban de 2,50 m : hauteur d’accroche théorique d’environ 2,17 m et recul d’environ 1,25 m.

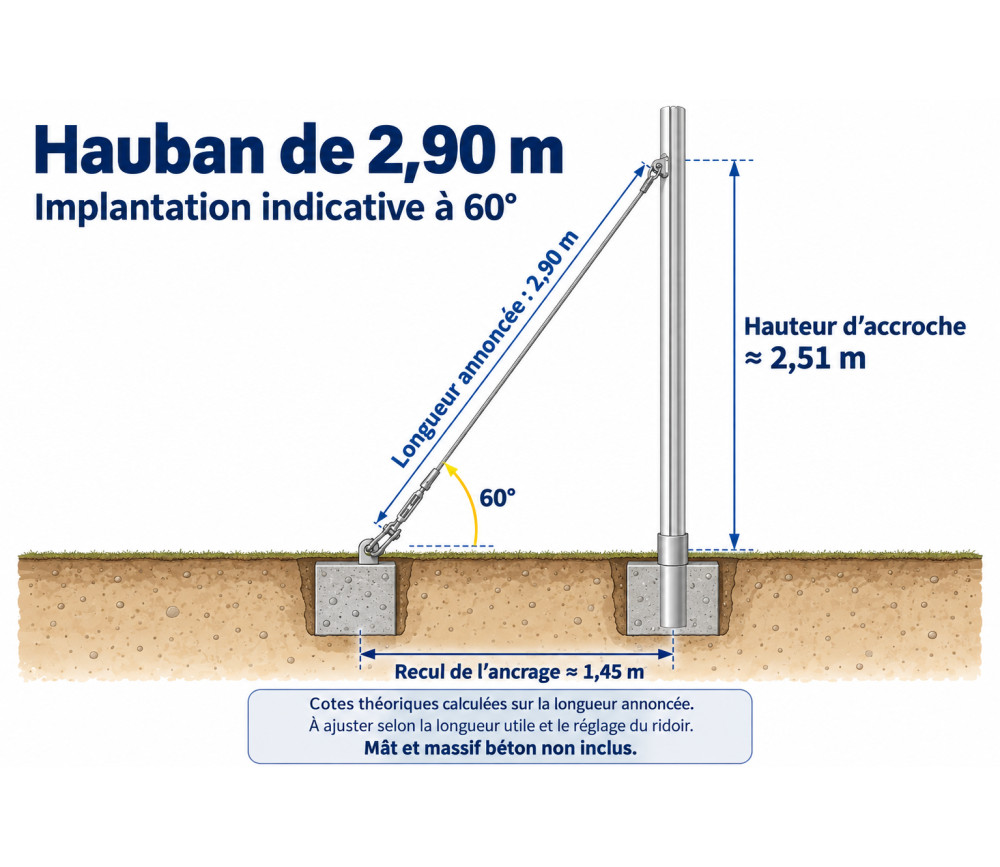

• Hauban de 2,90 m : hauteur d’accroche théorique d’environ 2,51 m et recul d’environ 1,45 m.

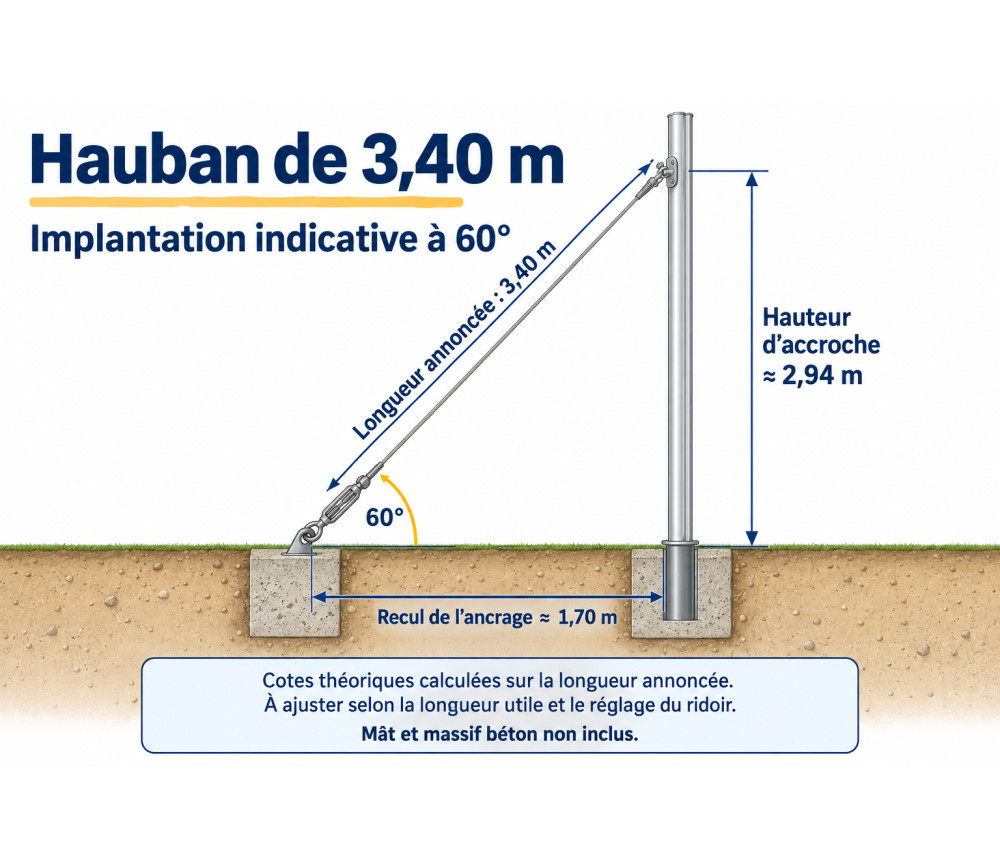

• Hauban de 3,40 m : hauteur d’accroche théorique d’environ 2,94 m et recul d’environ 1,70 m.

Ces cotes sont indicatives : elles sont calculées sur la longueur annoncée, dont la position de réglage du ridoir n’est pas précisée. Vérifiez la longueur utile de l’ensemble et conservez une réserve de réglage avant de réaliser l’ancrage au sol. Une différence de niveau entre les deux pieds modifie également ces correspondances.

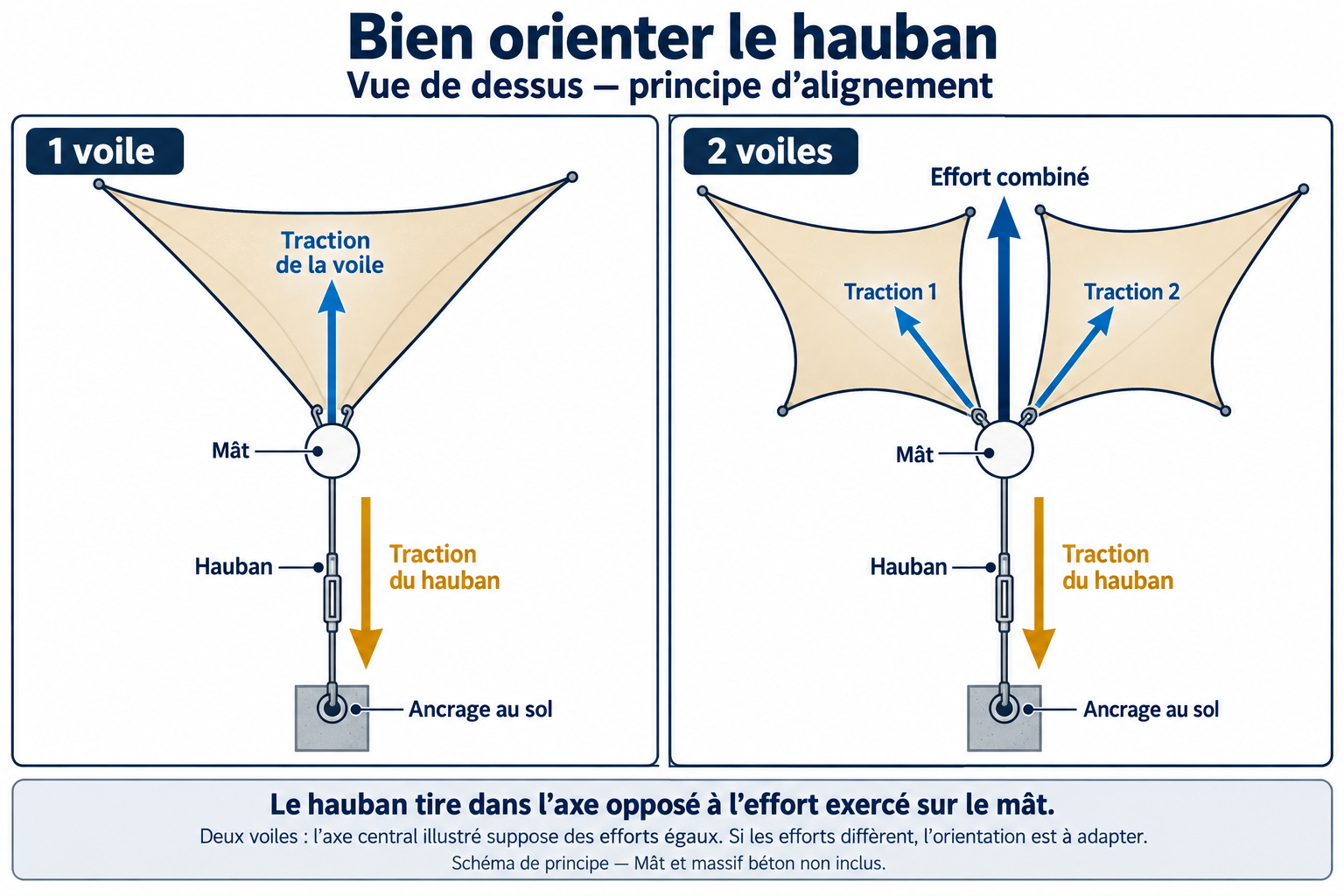

Orienter le hauban dans le bon axe

Avec une voile : le hauban doit tirer dans le sens opposé à la traction exercée par la voile sur le mât.

Avec deux voiles sur un même mât : son orientation doit s’opposer à l’effort combiné des deux voiles. Un positionnement au centre des deux directions correspond au cas d’efforts égaux dans une implantation symétrique. Lorsque les efforts diffèrent, l’orientation doit être adaptée.

Prévoyez un emplacement à l’écart des circulations : un câble tendu entre le mât et le sol doit rester visible et ne pas créer d’obstacle sur un passage.

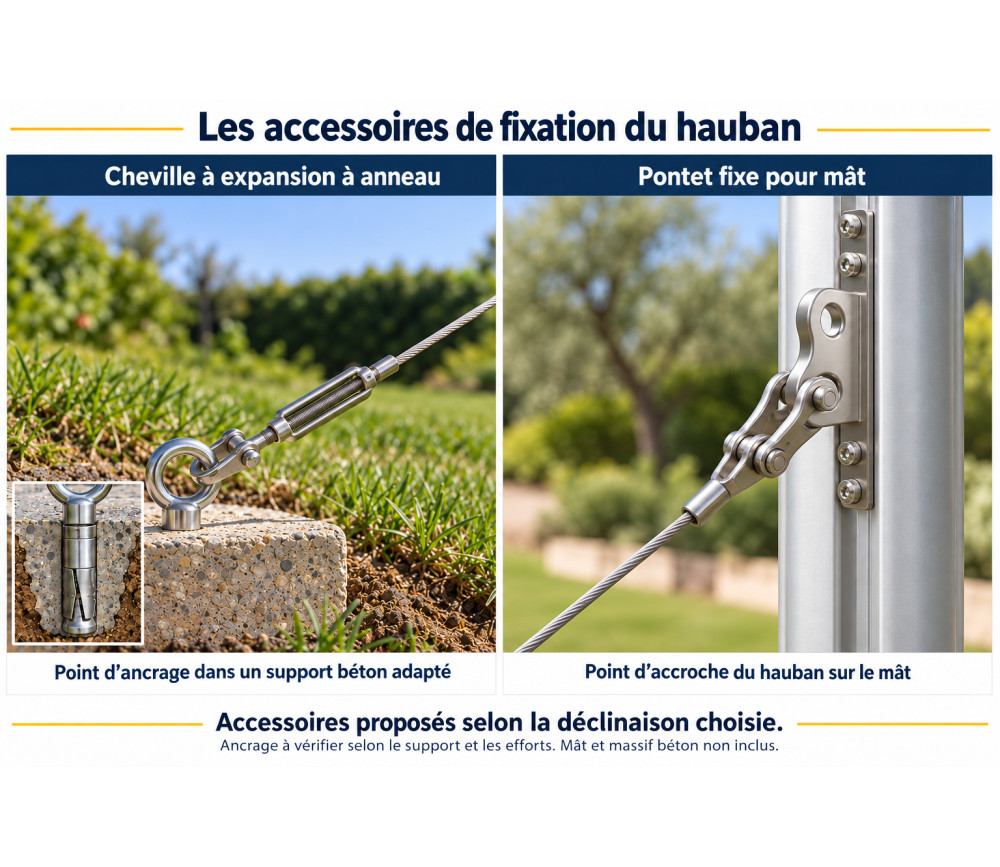

Quels accessoires choisir ?

Pontet fixe pour mât

Le pontet fixe constitue le point d’accroche du hauban sur le mât aluminium compatible. Il permet d’ajouter une fixation dédiée au hauban tout en conservant le pontet de la voile pour sa fonction initiale.

Choisissez la version « Avec pontet fixe pour mât » si votre mât ne dispose pas déjà d’un point d’accroche adapté au hauban. Vérifiez sa compatibilité avec le profil du mât et respectez les instructions de montage.

Cheville à expansion pour béton

La cheville à expansion à anneau constitue un point de liaison dans un support béton adapté. Elle est distincte du massif béton : la cheville assure la fixation locale, tandis que le massif et le terrain doivent reprendre les efforts transmis par le hauban.

Son utilisation nécessite de vérifier sa résistance à la traction oblique, la qualité du béton, les distances aux bords et les conditions de pose. Cette cheville ne constitue pas une solution universelle pour tous les mâts et toutes les tensions. Un ancrage différent peut être nécessaire selon l’installation.

Contenu selon la déclinaison sélectionnée

• Sans accessoire supplémentaire : hauban avec ses embouts et son ridoir, sans pontet fixe ni cheville.
• Avec pontet fixe pour mât : hauban et un pontet fixe.
• Avec cheville à expansion pour béton : hauban et une cheville à anneau.
• Avec pontet fixe et cheville à expansion : hauban, un pontet fixe et une cheville à anneau.

Massif d’ancrage du hauban : ordres de grandeur

Les dimensions ci-dessous proviennent d’une estimation simplifiée pour un hauban à 60° par rapport au sol, opposé à un effort horizontal appliqué à la même hauteur sur le mât. Le calcul suppose que le hauban reprend cet effort horizontal et utilise le poids du béton comme base d’estimation de la résistance au soulèvement.

Ces valeurs ne constituent pas un dimensionnement validé ni une garantie de tenue. Elles ne vérifient pas à elles seules le glissement, le basculement, la résistance du terrain, celle de la cheville ou les effets de la prétension. Le poseur doit faire vérifier et adapter le massif et son ancrage aux conditions réelles de l’installation.

Dimensions exprimées en largeur × longueur × profondeur, pour un massif entièrement enterré. Les deux hauteurs indiquées correspondent au point d’accroche du hauban, et non à la longueur totale du mât. « Avec renfort » désigne le renfort intérieur du mât.

Ces estimations concernent uniquement le massif indépendant du hauban. Elles ne remplacent pas les indications relatives au massif du mât et ne permettent pas de le réduire. Pour une autre hauteur d’accroche, un sol remblayé, meuble, humide ou en pente, un dimensionnement adapté est nécessaire.

Installer et régler le hauban

1. Déterminez l’axe du hauban, la hauteur de son point d’accroche et l’emplacement de l’ancrage au sol.
2. Vérifiez la longueur utile du hauban et la réserve de réglage du ridoir avant de réaliser les fondations.
3. Installez le point d’accroche dédié sur le mât et l’ancrage au sol adaptés aux efforts prévus.
4. Attendez que le béton et les éventuels scellements aient atteint la résistance nécessaire avant toute mise en tension.
5. Raccordez le hauban avec le ridoir en position ouverte, sans le dévisser au-delà de l’engagement de filetage nécessaire.
6. Mettez progressivement la voile sous tension, puis ajustez progressivement le ridoir du hauban. Contrôlez alternativement les deux tensions et la position du mât.

Un complément à une installation correctement dimensionnée

Le hauban modifie la répartition des efforts entre le mât et les ancrages. Son ajout n’augmente pas automatiquement la surface de voile admissible et ne remplace ni un mât adapté, ni son renfort éventuel, ni des fondations correctement dimensionnées.

Vendu à l’unité. Mât, voile et massif béton non inclus. Pontet fixe et cheville à expansion fournis uniquement selon la déclinaison choisie. Les illustrations présentent des exemples d’installation.

Découvrez également nos mâts aluminium pour voile d’ombrage et notre guide de la voile d’ombrage sur mesure.
